Přístroj pro plnění chladicích systémů motorů - QUATROS QS14030

Vakuový plnicí přístroj na systémy chlazení motorů – QUATROS QS14030

Zařízení pro rychlé doplnění chladicí kapaliny pomocí podtlaku po vyprázdnění chladiče. Eliminuje riziko zavzdušnění systému při plnění – chladicí soustavu není nutné po plnicím procesu odvzdušňovat. Přístroj je vybaven řetízkem s háčkem na zavěšení např. na masku chladiče nebo na vnitřní výztuhu kapoty.

Nepostradatelný nástroj v každé dílně pro rychlou a čistou údržbu chladicího systému.

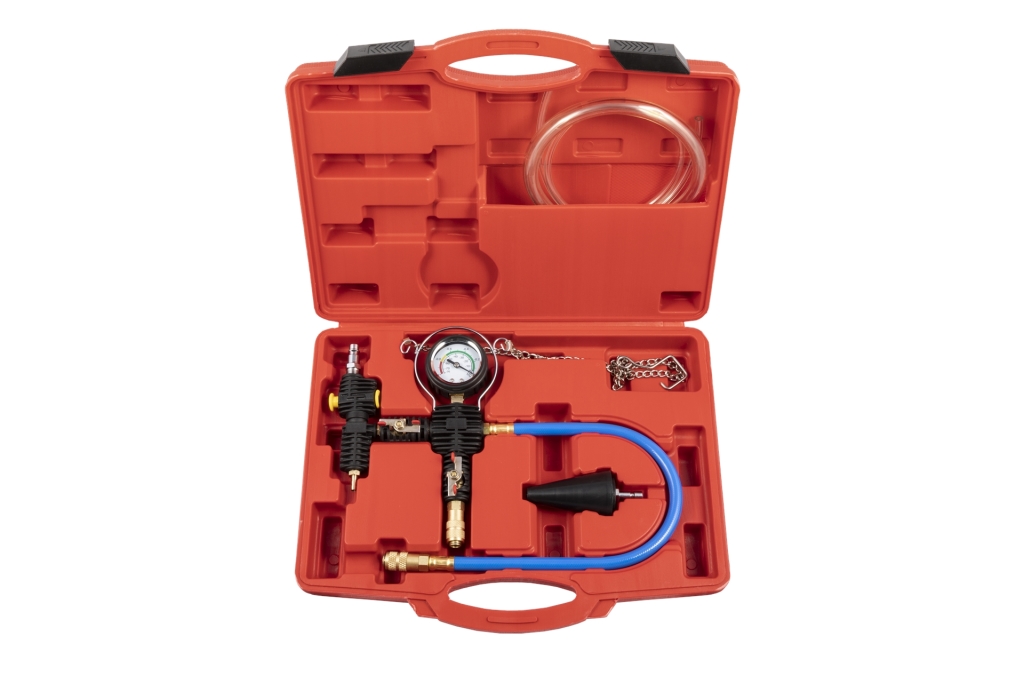

Nářadí je dodáváno v praktickém plastovém kufříku. Jeho barva se může lišit od fotografií v závislosti na aktuální dodávce.

Technické parametry:
- pracovní tlak: 6,2 bar
- spotřeba vzduchu: 340 l/min.

Obsah sady:
- zařízení pro vakuové plnění chladicího systému
- univerzální kónický gumový adaptér
- průhledná hadička

Popis zařízení (viz produktové fotografie):
1. Kónusový gumový adaptér, univerzální
2. Rychlospojka
3. Rychlospojka pro hlavní hadici
4. Ventil chladicí kapaliny
5. Vzduchový ventil
6. Spínač přívodu vzduchu
7. Rychlospojka pro připojení tlakového vzduchu
8. Hadicová zátka
9. Konec hadice
10. Manometr
11. Řetízek s háčkem pro zavěšení

Použití:

Plnění chladícího systému:
1. Pomalu uvolňujte uzávěr chladiče vozidla, abyste odstranili přebytečný tlak, a poté uzávěr zcela uvolněte. Upozornění: Nikdy neotvírejte systém, když je chladicí kapalina horká, může dojít ke zranění.
2. Vypusťte chladicí kapalinu z chladicího systému.
3. Přístroj zavěste na vhodné místo pod maskou pomocí závěsu (č. 11).
4. Nasaďte univerzální pryžový adaptér (č. 1) do otvoru chladicího systému. Připojte hadici (trvale připojenou k jednotce) k pryžovému adaptéru (č. 1) pomocí rychlospojky (č. 3).
5. Připojte zástrčku průhledné hadice chladicí kapaliny (č. 8) k rychlospojce (č. 2) a ponořte druhý konec (č. 9) do chladicí kapaliny.
6. Zkontrolujte, zda jsou ventily (č. 4 a 5) a spínač (č. 6) v zavřené poloze.
7. Připojte tlakovou hadici ke konektoru č. 7.
8. Nastavte spínač č. 6 do polohy ON (zapnuto).
9. Přesuňte ventil č. 5 do otevřené polohy, dokud není dosaženo požadovaného tlaku.
10. Po dosažení požadovaného tlaku postupně zavřete ventil 5 a spínač 6.
11. Přesuňte ventil č. 4 do otevřené polohy, aby se chladicí kapalina mohla napustit do chladicího systému.
12. Plnění je dokončeno, když ukazatel tlaku (č. 10) ukazuje 0.
