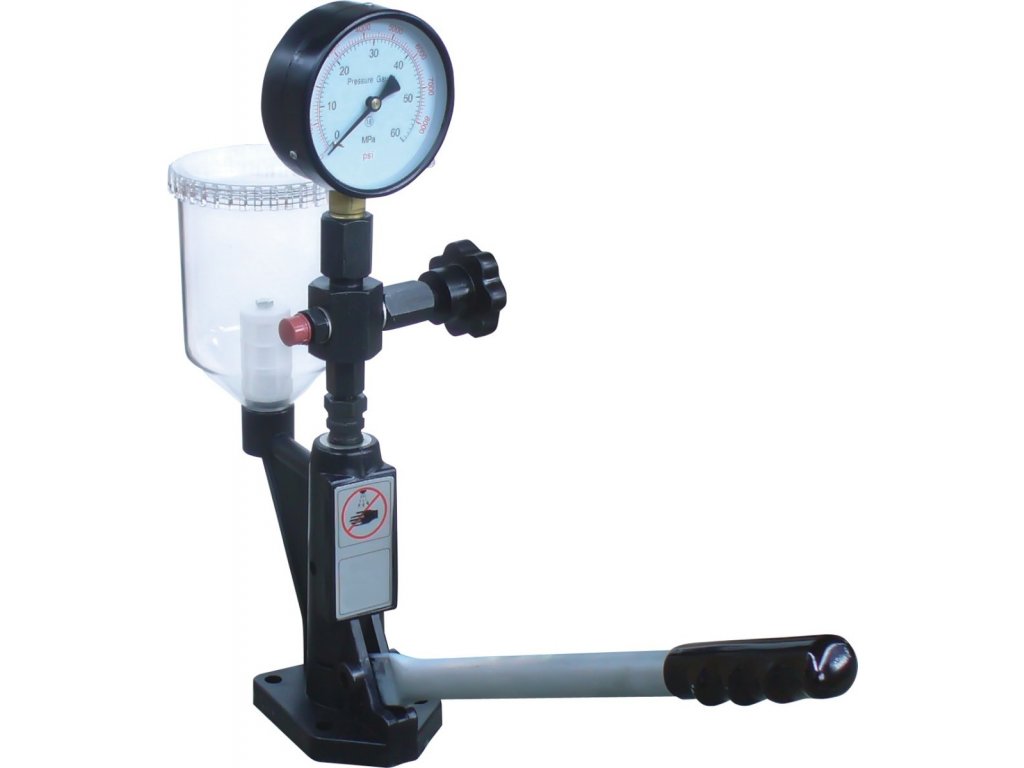

Přípravek na měření vstřikovacích trysek dieselových motorů s tlakem do 600 Bar - QS30098

Přípravek na diagnostiku a testování naftových vstřikovačů, s tlakem až 600 bar – QUATROS

Tester slouží k měření otevíracího tlaku vstřikovačů ve vznětových (dieselových) motorech. Umožňuje také zkontrolovat těsnost vstřikovače a kvalitu rozstřiku paliva. Tester je určen pro vstřikovače se závity M12×1,5 a M14×1,5 mm.

Ovládání ruční pákou, která slouží k vytvoření tlaku na testování vstřikovačů (kontrole těsnosti, otevíracího tlaku nebo kvality rozprašování paliva).

Technické parametry:
- pro vstřikovače M12×1,5 a M14×1,5 mm
- manometr: až 600 bar

Popis použití:

PŘÍPRAVA NA PROVOZ
1. Před prvním použitím zajistěte páku s rukojetí na těle testeru pomocí dodaného kolíku.
2. Naplňte palivovou nádrž naftou. (UPOZORNĚNÍ: Zařízení nesmí být v žádném případě naplněno benzínem, rozpouštědly nebo jinými hořlavými látkami!)
3. Pohybem páky naplňte tester naftou.

MĚŘENÍ OTEVÍRACÍHO TLAKU
1. Připojte vstřikovač k přípojce pomocí vhodného adaptéru.
2. Otevřete ventil.
3. Postupně zvyšujte tlak pohybem páky.
4. Odečtěte hodnotu na manometru v okamžiku otevření vstřikovače a porovnejte ji s údaji uvedenými výrobcem.

KONTROLA TĚSNOSTI
1. Připojte vstřikovač k přípojce pomocí vhodného adaptéru.
2. Otevřete ventil.
3. Přesuňte páčku tak, aby byl tlak nastaven o cca 20 barů níže, než je otevírací tlak vstřikovače.
4. Vstřikovací ventil se otevře. Po dobu stanovenou výrobcem (obvykle 10-20 sekund) sledujte, zda vstřikovač těsní.

KONTROLA KVALITY VSTŘIKOVÁNÍ
1. Připojte vstřikovač k přípojce pomocí vhodného adaptéru.
2. Zavřete ventil.
3. Pohybem páky s různou rychlostí sledujte rozprašování vstřikovače.
